彈性式壓力儀表是利用彈性元件在外力的作用下產生形變來測量壓力的，其種類繁多，在工業上的應用也相當廣泛。本篇相遠儀表將從結構角度為大家介紹彈簧式壓力表【相遠儀表：400-101-2883】。

    彈性式壓力儀表是利用彈性元件在外力的作用下產生形變來測量壓力的，其種類繁多，在工業上的應用也相當廣泛。

1. 彈性元件

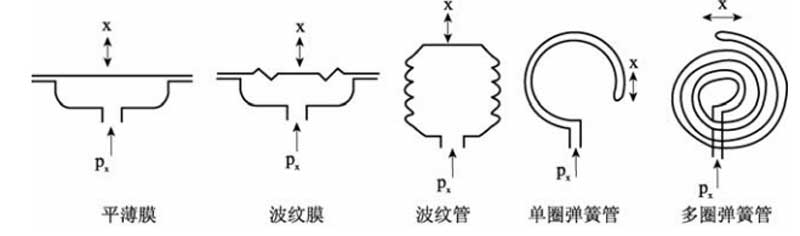

    彈性元件是彈性式壓力表的測壓敏感元件，彈性壓力表的測量性能主要取決于彈性元件的彈性特性，與彈性元件的材料、形狀、工藝等有關，而且對溫度敏感性強。不同的彈性元件測壓范圍也不同，工業上常用的彈性式壓力表所使用的彈性元件主要有膜片、波紋管、彈簧管等，如圖所示

    1) 膜片

    膜片是一種圓形薄板或薄膜，周邊固定在殼體或基座上。將膜片成對地沿著周邊密封焊接，就構成了膜盒。當膜片兩邊的壓力不等時就會產生位移。位移可直接帶動傳動機構指示。但是膜片的位移較小，靈敏度低，指示精度不高，一般為 2.5 級。膜片更多的是和其他轉換元件合起來使用，通過膜片和轉換元件把壓力轉換成電信號。

    2) 波紋管

    波紋管是一種具有同軸環狀波紋，能沿軸向伸縮的壓力彈性元件。當它受到軸向力作用時能產生較大的伸長和收縮位移。一般可在其頂端安裝傳動機構，帶動指針直接讀數。其特點是靈敏度高(特別是在低壓區)，常用于檢測較低的壓力(1.0Pa～106Pa)，但波紋管遲滯誤差較大，精度一般只能達到 1.5 級。

    3) 彈簧管

    彈簧管是一根彎曲成圓弧形、橫截面呈橢圓形或近乎橢圓形的空心管。它的一端焊接在壓力表的管座上固定不動，并與被測壓力的介質相連通。管的另一端是封閉的，稱為自由端。被測壓力介質從開口端進入并充滿彈簧管的整個內腔，由于彈簧管的非圓橫截面，使它有變成圓形并伴有伸直的趨勢而產生力矩，其結果使彈簧管的自由端產生位移。彈簧管有單圈和多圈之分，單圈彈簧管自由端位移變化量較小，而多圈彈簧管的自由端位移變化量較大。

2. 彈簧管式壓力表的結構及工作原理

    彈簧管式壓力表主要由彈簧管、傳動機構、指示機構盒表殼組成，如圖所示

    當被測壓力從彈簧管的固定端輸入時，彈簧管的自由端產生位移。在一定的范圍內，該位移與被測的壓力成線性關系。傳動機構又稱機心，是把彈簧管受到壓力作用時自由端所產生的位移傳遞給刻度指示部分的。它由扇形齒、中心齒輪、游絲等組成，彈簧管自由端位移很小，如果不預先放大很難看出位移的大小。彈簧管自由端的位移是直線移動，而壓力表的指針進行的是圓弧形旋轉位移。所以必須使用傳動機構將彈簧管的微量位移加以放大，并把彈簧管的自由端的直線位移轉變?yōu)閮x表指針的圓弧形旋轉位移。指示機構包括指針、刻度盤等，其主要作用是將彈簧管的變形通過指針轉動指示出來，從而在刻度盤上讀取直接指示的壓力值。表殼又稱機座，其主要作用是固定和保護儀表的零部件。

    在生產中，常需要把壓力控制在一定范圍內，以保證生產正常進行。這就需采用帶有報警或控制觸點的壓力表。將普通彈簧管式壓力表增加一些附加裝置，即成為此類壓力表，如電接點信號壓力表。彈簧管式壓力表結構簡單、使用方便、價格低廉，使用范圍廣，測量范圍寬，可以測量負壓、微壓、低壓、中壓和高壓，因此應用十分廣泛。根據制造的要求，儀表精度最高可達 0.15 級
