應 用：液體、弱腐蝕性液體
測量范圍：0~10米
過程連接：1-1/2”螺紋/法蘭
介質溫度：-40~150℃
過程壓力：1.6MPA以下
精 度： ± 2mm
頻率范圍：80GHz
防爆等級：Exd IIC T6 Gb
防護等級：IP67
信號輸出：4~20mA/HART（兩線/四線） RS485/Modbus
18991129503

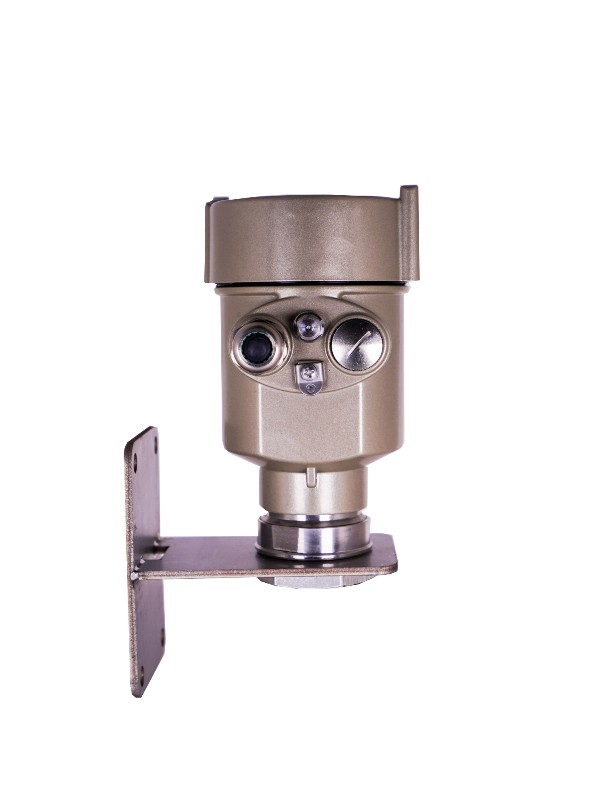

XYRD9091 是 80G 高頻雷達式物位測量儀表，輸出４ ~ ２０ｍＡ模擬信號， 測量 最 大距離可達 120 米。透鏡天線根據雷達波長被進一步優化處理，更符合微波傳輸折射反射規律，新型快速的微處理器和算法可以進行更高速率的信號分析處理和噪聲控制，使得儀表可以用于反應釜、固體料倉，強腐蝕液體，漿液、蒸汽較大的液體，粉料灰料；河道、河床、湖泊、水庫、地下水、泥石流，水文監測等一些復雜的測量條件。
●原理
雷達物位計天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。
A量程設定 B 低位調整 C 高位調整

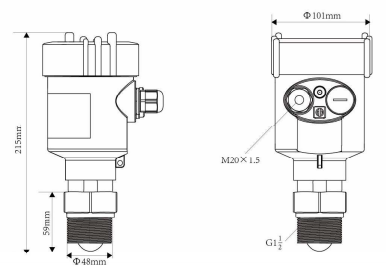

測量的基準面是：螺紋底面或法蘭的密封面
雷達物位計采用了高達80GHz的發射頻率，因而具有：
▲ 透鏡天線，性能穩定，天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
▲ 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
▲ 嚴重粉塵環境對高頻物位計工作影響不大。
▲ 波長更短，對在傾斜的固體表面有更好的反射。
▲ 波束角小，能量集中，穿透力強，增強了回波能力的同時又有利于避開干擾物。
▲ 測量盲區更小，對于小罐測量也會取得良好的效果。
▲ 高信噪比，即使在波動的情況下也能獲得更優的性能。
▲ 高頻率，是測量固體和低介電常數介質的最佳選擇。
▲ 鋁制氧化磨砂天線工藝，儀表輕便。
